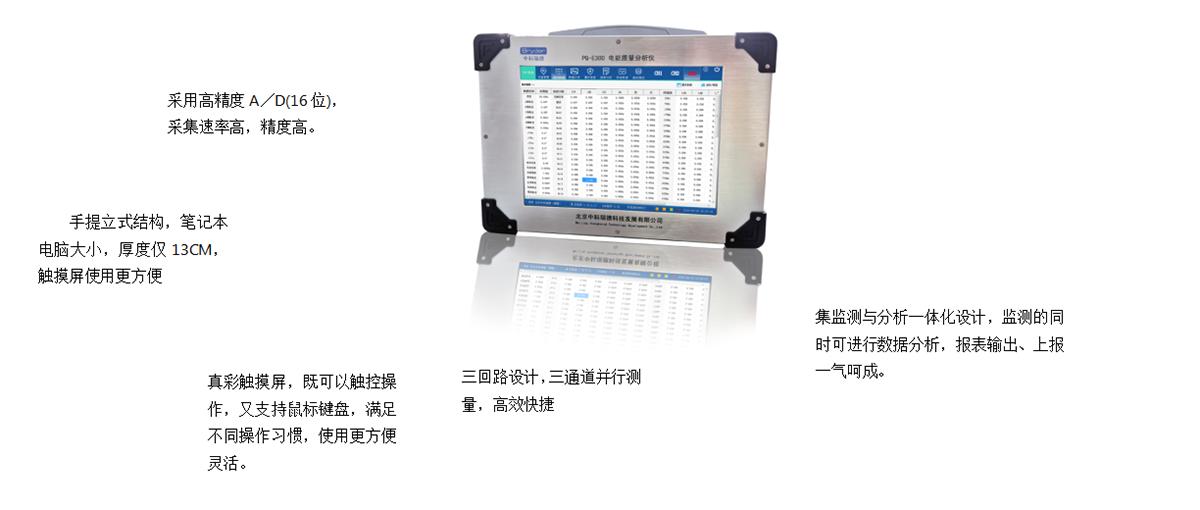

PQ-E300三回路高端電能質量分析儀，是我公司經過長期市場調研，根據大量用戶需求，專門針對電力系統及企業高端用戶自主研發的一款高性能電能質量分析儀，可廣泛應用于電力系統、電廠、科研單位、大型高耗能企業、能源治理等行業，設備采用104嵌入式工控+DSP數據采樣模式，具有極強的數據處理能力用來完成數據的采集與分析，核心硬件處于國內先進水平。
設備綜合了數據采集與數據分析的一體化功能，在儀器內部就可進行數據分析、報表生成上報。 12英寸觸控真彩液晶顯示屏，圖形顯示更清晰細膩。支持觸控操作，同時支持外接鼠標鍵盤，操作靈活方便。PQ-E300電能質量分析儀測量精度高，具備三通道并行測量能力，使測量工作更高效快捷。是對要求測試精度高、同時測量多條線路用戶的理想選擇。
主要技術特點
1、PQ-E300電能質量分析儀既是一臺分析儀器，同時也是一臺高端的工業電腦，內置了數據分析系統，具備趨勢曲線、趨勢對比、ITIC曲線、錄波回放、柱狀圖、合格率分析、國標報表等分析功能，在測量的同時就可以進行數據分析，免去了數據導出到單獨后臺進行分析的煩惱。
2、PQ-E300 采用三回路并行采樣設計方案，可以同時檢測三條回路，節約大量的檢測時間，提高工作效率的同時，也可以進行關聯線路相互影響的對比測試，深入發掘諧波串?dāng)_源。
設備配備了12英寸大屏幕彩色觸控顯示屏，可顯示數據、波形、頻譜、矢量圖，中文操作界面并配有漢字提示信息，人機對話界面友好，用戶可以通過分析矢量圖查看設備接線是否正確。
4、內置大容量FLASH存儲器，存儲時間間隔10～ 60秒可調，按60秒時間間隔可連續存儲24個月，滿足長期監測試驗點需求。
5、具備USB接口、可將數據同步存儲至U盤，或?qū)⒃O(shè)備內部存儲器存儲的歷史數據數據導出到U盤，方便將數據直接拷貝到后臺管理計算機。
6、具備網絡接口，與電腦無線互聯，輕松將數據導入電腦，配合功能強大的數據分析軟件，對數據行全面分析
7、手提式結構設計，體積只有筆記本電腦大小，厚度僅13CM，攜帶方便。既可用于現場測量使用，也可用做實驗室的標準計量設備。
10、用于電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
11、測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
主要功能
|
基本數據 |
電壓有效值、電流有效值、相角、矢量圖、總功率、視在功率、有功功率、無功功率、功率因數、基波有功功率、基波無功功率、基波功率因數、基波相角等數據。 |
|
頻率偏差 |
頻率、頻率偏差，測量方法滿足國標GB/T 15945-2008 |
|
電壓偏差 |
測量方法滿足國標GB/T 12325-2008 |
|
三相不平衡 |
電壓不平衡、電流不平衡、電壓序分量（正序、負序，零序）、電流序分量（正序、負序，零序） 測量方法滿足國標GB/T 15543-2008 |
|
諧波 |
電壓總諧波畸變率、電流總諧波畸變率、諧波電壓含有率（2－65次）、諧波電流含有率（2－65次）諧波電流有效值（2－65次）、諧波相角、諧波功率。測量方法滿足國標GB/T 14549-93 |
|
間諧波 |
間諧波電壓含有率（0.1－49.5次）、間諧波電流含有率（0.1－49.5次）、間諧波電流有效值（0.1－49.5次），測量方法滿足國標GB/T 24337-2009 |
|
波動和閃變 |
電壓波動、短時間閃變、長時間閃變，滿足國標GB/T 12326-2008 |
|
暫態事件 |
具備電壓驟升、電壓驟降、電壓短時中斷事件記錄功能。數據記錄包括事件特征數據（電壓有效值極值、事件持續時間等）及波形數據。測量方法滿足IEC 6100-4-30和國標GB/T 18481-2001 |
設備參數
|
項目 |
參數 |
項目 |
參數 |
|
通道數 |
三通道（3U3I） |
錄波時間誤差 |
≤0.02s |
|
測量范圍 |
電壓：0~700V 電流：5A鉗表（選配500A、1000A、6000A） |
錄波時間長度 |
170個周波 |
|
頻率誤差 |
≤0.01 Hz |
相角誤差 |
≤0.5º |
|
諧波誤差 |
A級 |
功率誤差 |
≤0.2% |
|
間諧波誤差 |
A級 |
顯 示 屏 |
12英寸觸控真彩液晶顯示屏 |
|
電壓偏差誤差 |
≤0.2% |
工作電源 |
AC 100-240V～50/60Hz |
|
三相不平衡度誤差 |
≤0.2% |
功耗 |
≤10VA |
|
電流不對稱因數 |
≤1% |
環境溫度 |
-5℃～55℃ |
|
波動誤差 |
≤0.2% |
相對濕度 |
0～95％ 無冷凝 |
|
閃變誤差 |
Pst≤5% Plt≤5% |
外觀尺寸 |
360×260×130 (寬×高×深) |
|
暫態事件誤差 |
幅度誤差≤1%標稱電壓 |
重量 |
5.5Kg |

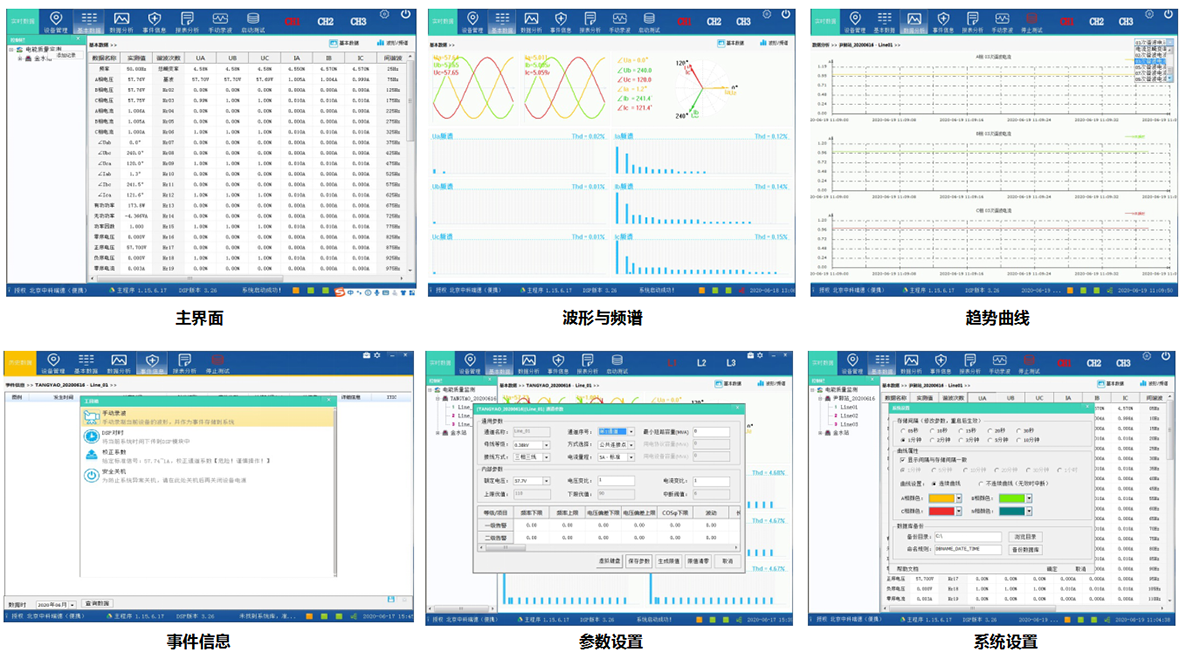

主要顯示界面

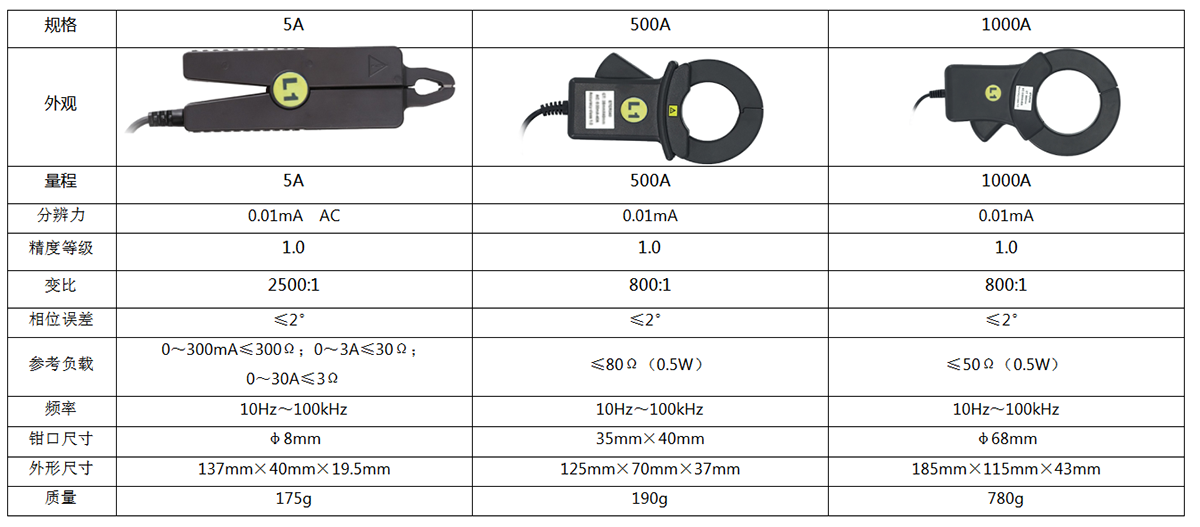

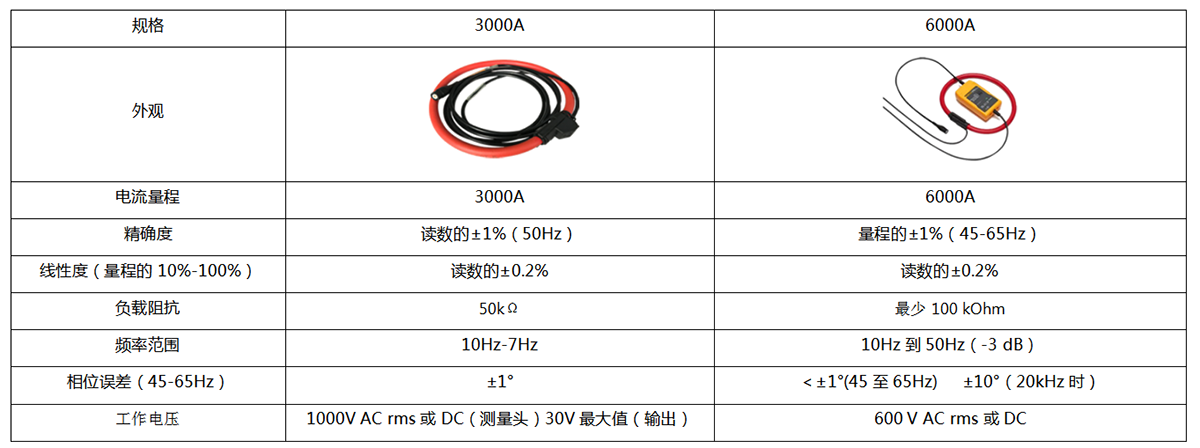

配件選型

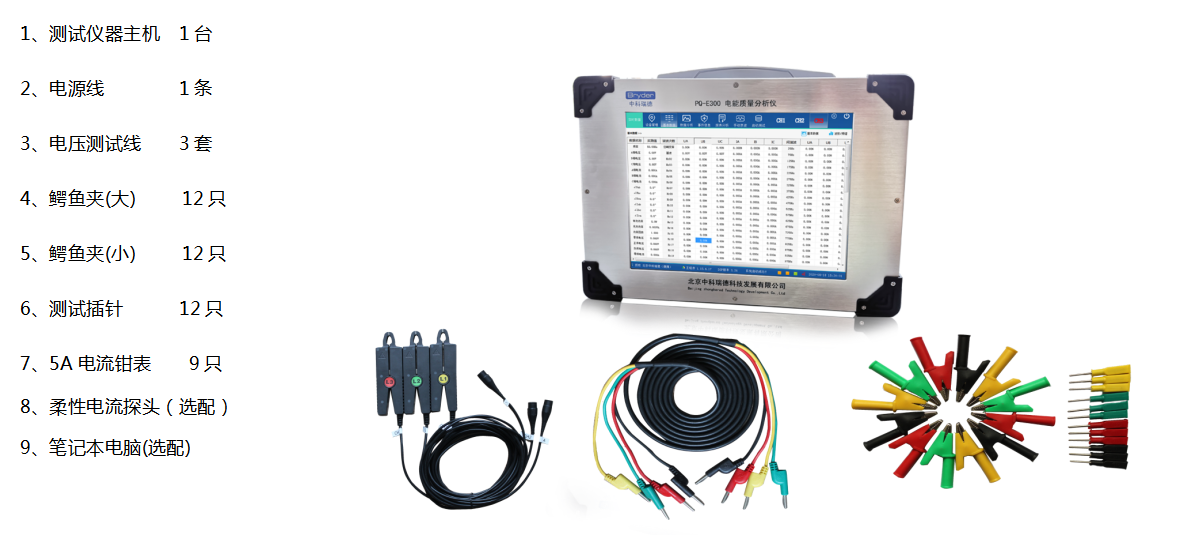

基本配置
